Сваи винтовые

Винтовые сваи — это такой тип свай, которые заглубляются в грунт методом завинчивания в сочетании с вдавливанием.

Основные компоненты винтовой сваи:

• ствол (в западной практике он обычно подразделяется на направляющую (ведущую) часть с заостренным концом и удлинитель: направляющая часть с лопастью/лопастями первой входит в грунт, а удлинитель используется для ее дальнейшего погружения в грунт до несущего слоя. Удлинители могут иметь дополнительные несущие лопасти, но чаще состоят из ствола и муфт);
• винтовые несущие лопасти.

ЧТО ЖЕ ТАКОЕ ВИНТОВЫЕ СВАИ?

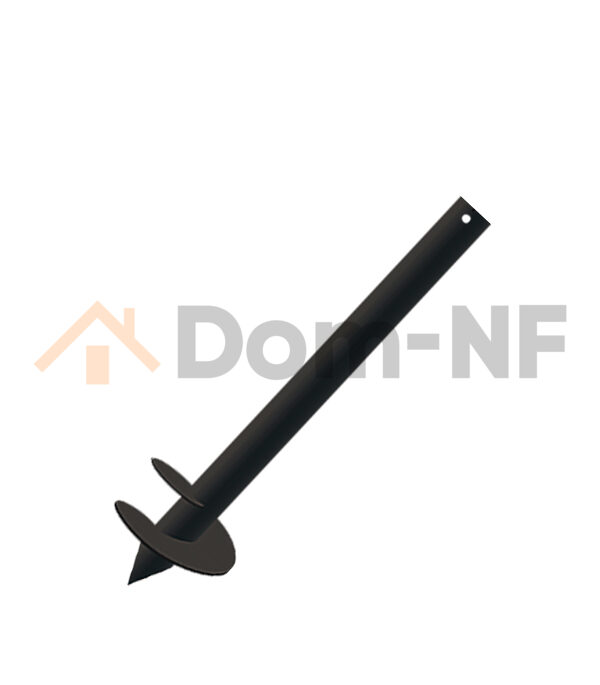

Винтовые сваи — это металлическая труба с наконечником, который выполнен в виде винта. Благодаря этому винту сваи так же легко вкручиваются в грунт, как саморез вкручивается, например, в дерево. Это делает фундамент на винтовых сваях менее трудозатратным в изготовлении, чем фундамент на сваях забивных или буронабивных. Лопасти винта сваи при монтаже не разрушают грунт, сквозь который проходит свая, а значит — сохраняется возможность передачи винтовой сваей нагрузок на грунт по ее боковой поверхности. Лопасти винта сваи играют для нее как роль «пятки» — расширенным нижним торцом сваи, опирающимся на более плотный грунт, так и некой подземной «шляпкой» — не позволяющей вырвать такую винтовую сваю из земли. При этом величина нагрузок, которые способна выдержать винтовая свая по этим вертикальным векторам, целиком зависит от вида и качества наконечника сваи.

По виду исполнения наконечники винтовых свай делятся на сварные и литые. Первые — это наваренная на наконечник сваи полоса листового металла таким образом, чтобы воспроизвести подобие резьбы винта. Вторые — производятся на литейных производствах путем литья легированной стали (чаще всего марки 35Л) по специальным формам.

Различие процесса производства наконечника винтовой сваи отвечает за разницу в цене готового изделия и за разницу характеристик таких свай и возможности их применения. «Узкое место» более дешевых свай со сварным наконечником — сварной шов, соединяющий полосу листового металла с основанием сваи. Поэтому такие сваи часто вкручивают «до упора», а не до достижения необходимой глубины, практически всегда вручную, а не промышленным способом при помощи техники (т.к. существует риск превысить усилие и оторвать лопасть). Винтовые сваи с литым наконечником таких ограничений не имеют. Поэтому такие винтовые сваи применяются как для частного малоэтажного строительства различных легких конструкций, так и для строительства промышленных объектов.
